柱式傳感器全系詳解：技術特點、選型指南與應用場景
一、柱式傳感器概述

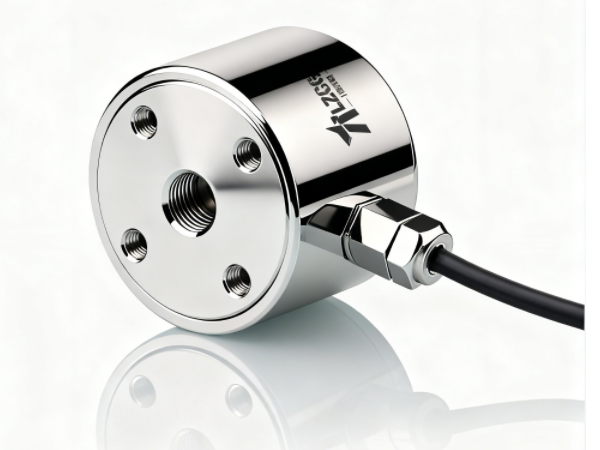

柱式測力傳感器是力準傳感的核心產品系列之一，具有結構堅固、精度高、量程范圍廣、安裝靈活等特點，廣泛應用于工業自動化、測試測量、智能制造、機器人、醫療設備等領域。該系列傳感器采用柱體結構設計，具備良好的抗偏載能力和動態響應特性，能夠滿足拉壓力雙向測量需求。
二、核心技術特點
1. 高精度與穩定性
- 精度等級：非線性、滯后、重復性等指標可達±0.05% F.S.，部分型號實現±0.1%–±0.5% F.S.
- 溫度補償：多數型號具備溫度補償功能（-10℃~60℃），溫漂系數低至±0.05% F.S./10℃
- 長期穩定性：蠕變性能優異，30分鐘內蠕變≤±0.05% F.S.
2. 結構設計與材質
- 材質多樣：提供不銹鋼、合金鋼、鋁合金等材質，適應不同環境與負載需求
- 防護等級：IP50、IP64、IP65等多種防護等級可選，適應潮濕、粉塵等惡劣環境
- 安裝靈活：支持法蘭安裝、螺紋連接等多種安裝方式，兼容性強
3. 電氣性能
- 輸出信號：毫伏級模擬輸出（1.0–2.0 mV/V），兼容性強，可配套放大器與顯示儀表
- 阻抗匹配：輸入輸出阻抗標準化設計，便于系統集成
- 絕緣性能：絕緣電阻≥5000 MΩ，保障電氣安全
- TEDS可選：支持傳感器電子數據表功能，實現即插即用與自動識別
4. 過載與安全
- 安全過載：150% F.S.
- 極限過載：200% F.S.
- 抗沖擊能力強：適用于沖擊力檢測、動態負載場景
三、產品系列分類與選型指南
| 系列型號 | 量程范圍 | 主要特點 | 典型應用 |
|---|
| LF-601 | 0.2–10 t | 合金鋼/不銹鋼可選，IP64防護，適用于重載沖擊環境 | 沖擊力檢測、氣動液壓設備、冶金粉末行業 |
| LF-602 / 602A | 50–3000 kg | 鋁/合金鋼材質，輕量化設計，精度高，適用于拉壓力測試系統 | 電子測力系統、材料試驗機、裝配力監測 |
| LF-603 | 50 kg–10 t | 全不銹鋼結構，IP65防護，抗腐蝕性強 | 研磨、拋光、壓裝設備 |
| LF-605系列 | 1 kg–5 t | 多型號覆蓋小到大量程，體積小，偏心誤差小，適用于空間受限場景 | 按鍵手感測試儀、冷熱壓機、機械手抓力檢測 |
| LF-609 / 609B | 0.1–10 t | 輸出靈敏度可選（1.0–2.0 mV/V），過載能力強，適用于高動態負載 | 拋光、壓裝、沖擊力檢測 |
| LF-610 | 200 kg–5 t | 結構緊湊，安裝靈活，適用于中小型設備集成 | 自動化裝配、力控系統 |
選型建議：
- 確定量程：根據實際測量范圍選擇，建議留出20%~30%余量
- 環境適應性：
- 潮濕、粉塵環境選擇IP64以上防護等級
- 腐蝕環境優選不銹鋼材質
- 安裝方式：
- 空間受限場景可選LF-605系列
- 需法蘭安裝可選LF-601、LF-603等
- 信號配套：
- 如需直接接入PLC或采集卡，可搭配力準提供的放大器或變送器
- 需自動識別系統可選TEDS功能型號
四、典型應用場景
1. 工業自動化與裝配
- 機器人抓取力控制：LF-605系列小體積傳感器適用于機械手末端力反饋
- 壓裝力監測：LF-603、LF-609適用于壓合、裝配工藝力值監控
- 沖壓與成型力檢測：LF-601、LF-610適用于高沖擊力監測
2. 測試與測量設備
- 材料試驗機：LF-602系列適用于拉伸、壓縮測試
- 手感度測試儀：LF-605A、LF-605N適用于按鍵、觸摸屏手感測試
- 電子秤與力控系統：LF-605系列小量程傳感器適用于精密力測量
3. 特殊環境應用
- 潮濕與粉塵環境：IP65防護的LF-603適用于研磨、拋光設備
- 高低溫環境：全系列具備寬溫工作范圍（-20℃~80℃），適用于冷熱壓機
4. 科研與定制化需求
- 高精度實驗：LF-605A3、LF-605F等型號提供±0.05% F.S.高精度
- 非標定制：力準支持量程、尺寸、安裝方式、內置變送器等定制服務
五、安裝與使用注意事項
- 安裝同軸度：建議兩端安裝同軸度≤0.05 mm，避免偏載影響精度
- 負載方式：
- 壓式使用時，一端可硬連接，另一端受力
- 拉式使用時，建議兩端均為軟連接，避免彎矩影響
- 電纜保護：避免電纜受力、彎折過度，防止信號干擾
- 接地與屏蔽：建議信號線屏蔽層接地，減少電磁干擾
- 定期校準：建議每年或每使用一定周期后進行校準，確保測量精度
六、技術配套與服務支持
- 信號調理：提供配套放大器、變送器、顯示儀表等
- 系統集成：支持與PLC、采集卡、工控機等系統對接
- 數據服務：出廠提供校準報告，支持TEDS電子數據識別
- 定制開發：支持非標量程、結構、輸出方式等定制需求
- 現場支持：提供安裝指導、調試支持與技術培訓
結語
力準傳感柱式傳感器系列以其高精度、高可靠性、靈活安裝和廣泛適應性，成為工業測力領域的優選產品。無論是標準應用還是特殊環境，力準都能提供匹配的解決方案。如需進一步了解某型號詳細參數、獲取樣品或定制咨詢，歡迎通過官網或客服聯系我們，我們將為您提供專業、高效的技術支持與服務。
力準傳感 – 精準測量，力控未來
本文檔內容基于力準傳感公開產品資料整理，僅供參考，具體技術參數以實際產品說明書為準。
